設備介紹
電路板撕碎機又叫做電路板粉碎機、剪切式電路板撕碎機，通過該機的應用可很好解決廢舊電路板粗碎問題實現廢舊電子元器件的一次性破壞加工是電路板印刷廠、電子元器件制造廠用于公司廢品處理及打樣破壞性粉碎的專業設備。在應用上也可用于對廢舊電路板的粉碎加工從而用于選銅及提煉貴金屬。電路板撕碎機在工作原理上采用剪切式破碎原理通過互相剪切的刀片實現對電路板的剪切、撕扯破碎加工，在應用上該機相對粉碎機具有噪音低、粉塵少的優勢。在經濟價值上電路板撕碎機可將廢舊電路板中的金、鋁、鎳、鉛、硅、銅、銀等貴金屬進行提煉預加工。據統計，1噸廢舊電路板中可分離提煉出0.9公斤黃金、29.6公斤錫、128.7公斤銅、270公斤塑料以及少量鈀、鉑等貴重金屬。

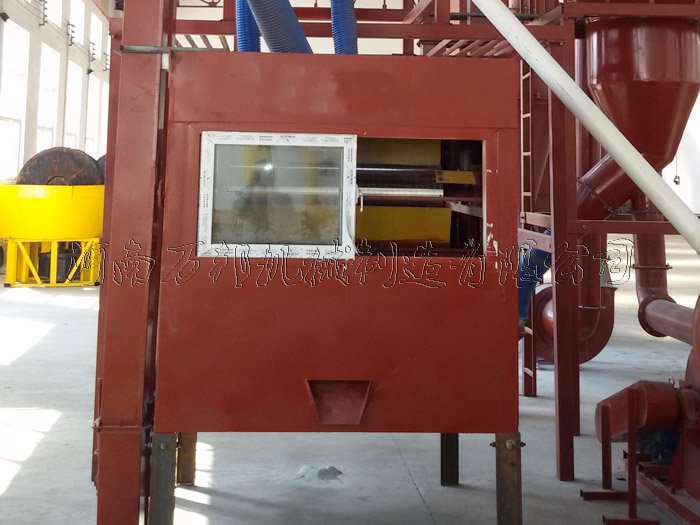

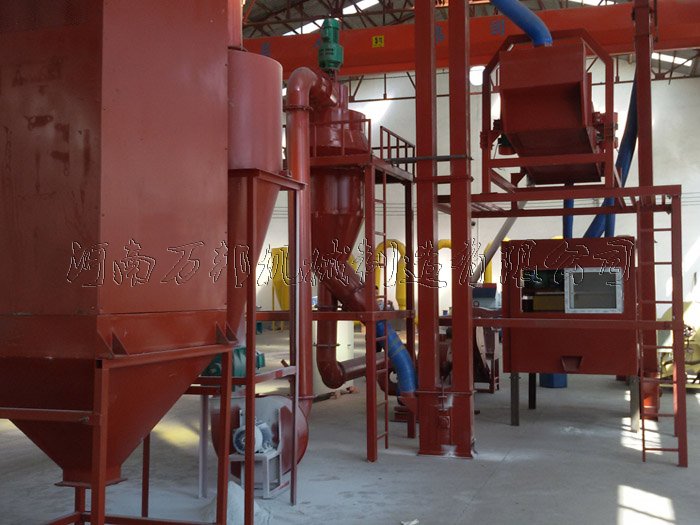

對于電路板撕碎機的相關配套設備上河南萬邦機械還可為您提高細碎磨粉設備、高壓靜電分離設備、震動線材塑料粉碎設備等，為您組建電路板撕碎機分離設備提供工藝設備及技術指導。
工作視頻
工作原理
在運行原理上電路板撕碎機不同于電路板粉碎機，即雙軸撕碎機不同于錘片式粉碎機，當廢舊電路板或其它電子垃圾隨傳送裝置進入撕碎機料倉后，低速旋轉的主軸帶動刀片實現從扭矩到切割盈利的轉變，在刀片線速度方向的不斷轉變中對廢舊電路板實現卡死、拉伸、切割的效果從而實現電路板的連續性進料粉碎，在整個使用過程中該機具有無噪音、無粉塵、產量高的優點。
在設備組成上電路板撕碎機主要由：

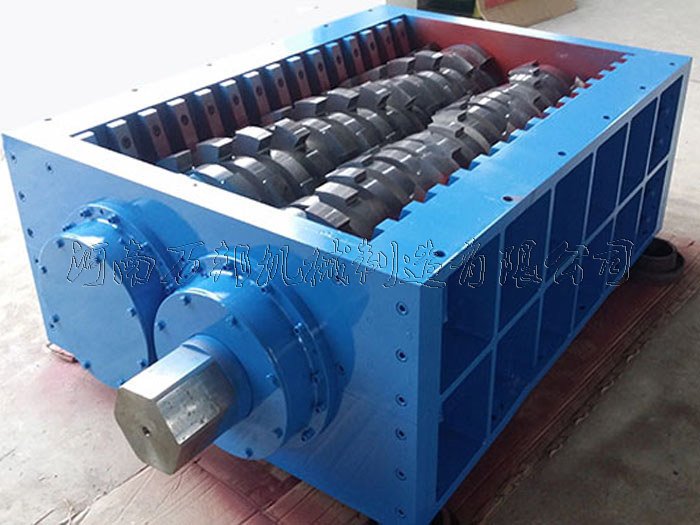

1．電路板撕碎機主體
設備主要機體采用優質鋼板焊接消除應力處理/整體機加工，確保設備在長時間重負荷中穩定性。

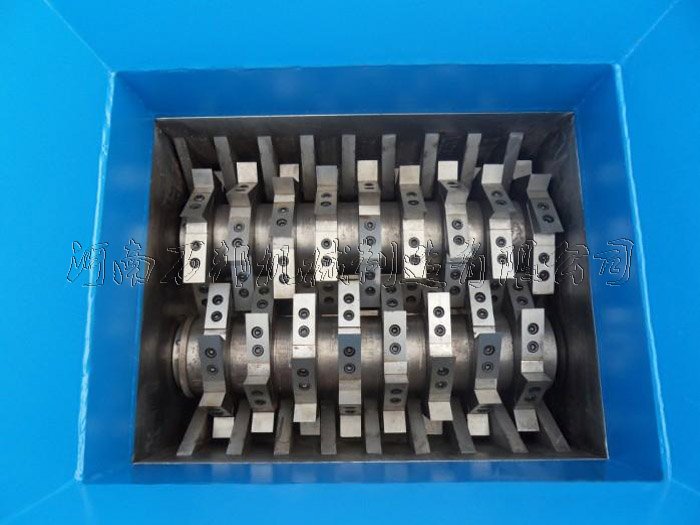

2．電路板撕碎機動刀/定刀
動刀材料采用專用特殊合金工具鋼鍛打毛坯，精密機加工、多次熱處理和低溫冷凍熱處理技術而成，整體韌性硬度一致能重復修復使用，確保在切削性能和使用壽命。定刀采用專利掛鉤式安裝，優化刀具更換功能，使刀具維護更換更加高效。
3．電路板撕碎機軸承/密封
軸承座采用專利的拼合便拆式，能快速拆下動刀、定刀、軸承等部件，易于維護和更換刀具，特有的密封結構有效阻隔破碎物和油脂的接觸，處理液態物料也能保護軸承和齒輪等。
4．電路板撕碎機刀軸
采用高強度重載專用鋼材加工精制，更合理地配合刀具為切削提供有力的動力。
5、電控系統
采用plc工業自動化程序?qū)υO(shè)備進行連鎖控制防止設備操作故障導致的意外。
性能特點：
1、相對電路板撕粉碎機更加安全便捷。
2、相對電路板撕碎機噪音更低、粉塵更少更加環保高效。
3、全自動電腦控制，獨有安全防護系統不再卡機，高效防護安全耐用。
4、效率更高，粉碎過程中物料中貴金屬不再隨粉塵流失。
5、高效投資價值，政策扶持項目首選。
技術參數
|
型號
|
功率 |
轉速(r/min) |
產量 |
刀盤數
|
刀盤直徑 |
減速機
|
長寬高 |
|---|---|---|---|---|---|---|---|
|
WB400SQ
|
4-11*2
|
12-25
|
0.5-1
|
依據刀盤厚度Y=L/T Y 刀盤數量 L 型號 T刀盤厚度 |
φ200
|
250*2
|
1.8*1.5*1.6
|
|
WB600SQ
|
4-15*2
|
10-24
|
2-3
|
φ200
|
350*2
|
2.6*2*1.9
|
|
|
WB800SQ
|
4-22*2
|
10-24
|
3-4
|
φ360
|
500*2
|
2.8*2*1.9
|
|
|
WB1000SQ
|
6-30*2
|
8-22
|
4-5
|
φ400
|
600*2
|
3*2*1.9
|
|
|
WB1200SQ
|
6-37*2
|
8-22
|
6-10
|
φ450
|
650*2
|
3.4*2.2*2.2
|
|
|
WB1400SQ
|
6-45*2
|
8-24
|
8-12
|
φ520
|
750*2
|
4*3*2.4
|
|
|
WB1600SQ
|
6-55*2
|
8-24
|
10-18
|
φ560
|
750*2
|
5*3*2.4
|
|
|
WB1900SQ
|
6-75*2
|
6-20
|
14-22
|
φ650
|
800*2
|
6*3.5*2.5
|
|
|
WB2200SQ
|
6-110*2
|
6-20
|
18-26
|
φ750
|
850*2
|
7.5*4*4.5
|
