產品介紹

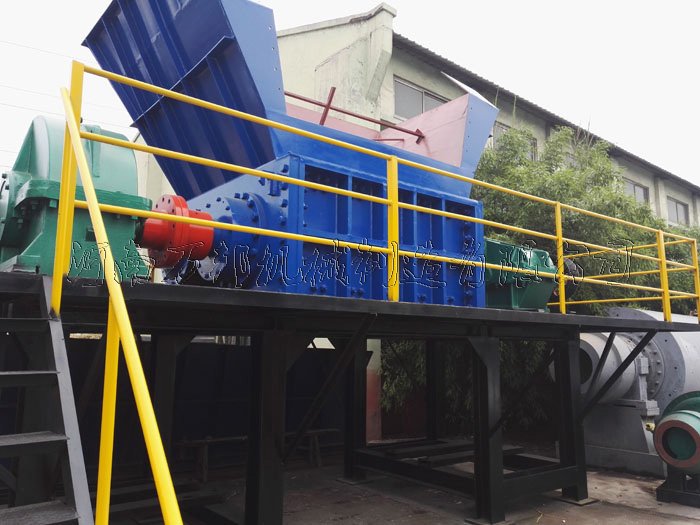

木材撕碎機是河南萬邦機械為應對市場中客戶對大型木材進行深加工而開發的一種木材粗碎設備，該機是解決現有木材粉碎機對疑難物料破碎過程中的不足而生產的一種適應性較好的設備，河南萬邦機械木材撕碎機在設備品種上分為單軸木材撕碎機（等同于塑料撕碎機）和雙軸木材撕碎機，該機在應用中不但可對大型木材進行破碎加工在經過更換刀片后也可用于對塑料包裝桶、橡膠輪胎、筐料、大卷薄膜、大捆農膜地膜大棚膜、大捆打包塑料薄膜、大捆打包噸包袋編織袋、卷膜、紙張、纖維、等。物料進行破碎加工，并且該機具有產量大、低能耗、低噪音、低粉塵的特點。
設備特點
1：厚重動刀，破碎效率高，刀具均以木材加工破碎特點針對定制，材料采用高硬度合金加工而成。2：框架板材厚，可抗高扭矩，非常堅固。
3：采用微電腦(PLC)自動控制，設啟動、停止、反轉及超載自動反轉控制功能。
4：設備具有低轉速、大轉矩、低噪音、粉塵可達到環保標準的特點。
5：易于調整、維護費用低、經濟耐用。
6：刀具的厚度和刀爪數量可根據不同物料更換。
7：破碎比大，相對木材粉碎機在大塊物料破碎加工方面優勢更加突出。
8：一機多用，可選擇多種刀具配置以便適用于對金屬材料進行加工破碎。
應用視頻
結構原理
木材撕碎機在設備運行原理上是以低轉速大扭矩的作用下通過安裝于木材撕碎機主軸上的刀片將木材進行粗碎加工的，該機根據撕碎木料的不同根據客戶實際投資資金狀況開發有：單軸木材撕碎機(原木或樹根等大塊木料)，雙軸木材撕碎機（該機可適用于批量散碎木料）。
木材撕碎機在結構組成上主要由以下部分組成：
1．木材撕碎機主體
設備主要機體采用優質鋼板焊接消除應力處理/整體機加工，確保設備在長時間重負荷中穩定性。

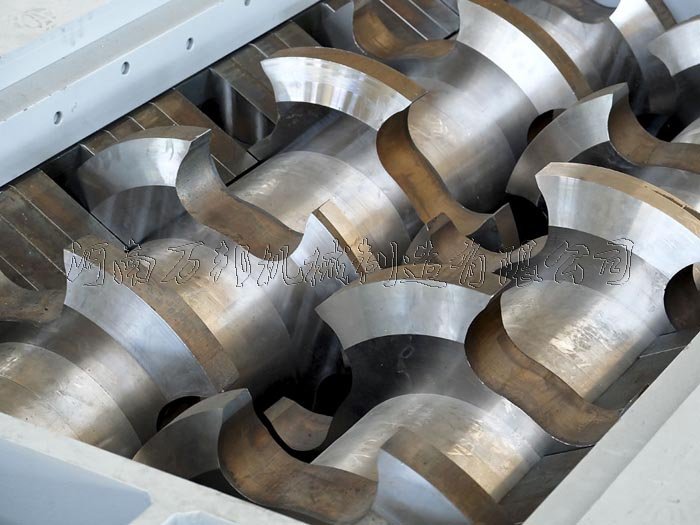

2．動刀/定刀
動刀材料采用專用特殊合金工具鋼鍛打毛坯，精密機加工、多次熱處理和低溫冷凍熱處理技術而成，整體韌性硬度一致能重復修復使用，確保在切削性能和使用壽命。定刀采用專利掛鉤式安裝，優化刀具更換功能，使刀具維護更換更加高效。
3．軸承/密封
軸承座采用專利的拼合便拆式，能快速拆下動刀、定刀、軸承等部件，易于維護和更換刀具，特有的密封結構有效阻隔破碎物和油脂的接觸，處理液態物料也能保護軸承和齒輪等。

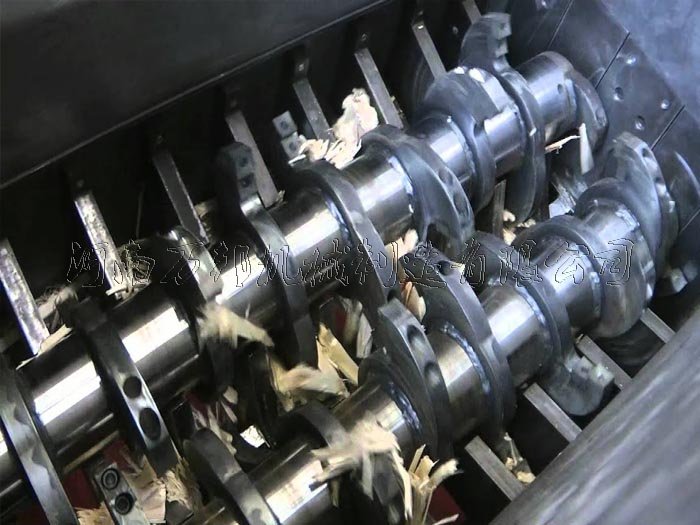

4．刀軸
采用高強度重載專用鋼材加工精制，更合理地配合刀具為切削提供有力的動力。
5.減速機
雙軸撕碎機減速機作為設備重要載荷轉換輸出的裝置，在撕碎機整體中的地位不可忽視，好的減速機的額定載荷下輸出扭矩較高，動力損失下。
6.電動機及電路控制機構
河南萬邦機械撕碎機電動機采用三相純銅電機可有效的延長設備過載時間從而保障電機不被燒壞，其次在電路控制機構上雙軸撕碎機采用西門子plc可編程控制器進行設備精準控制，如需加工特殊物料該控制系統還看兼容伺服電機驅動器對電機轉速及步距做出精確調節。
技術參數
|
型號
|
功率 |
轉速(r/min) |
產量 |
刀盤數
|
刀盤直徑 |
減速機
|
長寬高 |
|---|---|---|---|---|---|---|---|
|
WB400SQ
|
4-11*2
|
12-25
|
0.5-1
|
依據刀盤厚度Y=L/T Y 刀盤數量 L 型號 T刀盤厚度 |
φ200
|
250*2
|
1.8*1.5*1.6
|
|
WB600SQ
|
4-15*2
|
10-24
|
2-3
|
φ200
|
350*2
|
2.6*2*1.9
|
|
|
WB800SQ
|
4-22*2
|
10-24
|
3-4
|
φ360
|
500*2
|
2.8*2*1.9
|
|
|
WB1000SQ
|
6-30*2
|
8-22
|
4-5
|
φ400
|
600*2
|
3*2*1.9
|
|
|
WB1200SQ
|
6-37*2
|
8-22
|
6-10
|
φ450
|
650*2
|
3.4*2.2*2.2
|
|
|
WB1400SQ
|
6-45*2
|
8-24
|
8-12
|
φ520
|
750*2
|
4*3*2.4
|
|
|
WB1600SQ
|
6-55*2
|
8-24
|
10-18
|
φ560
|
750*2
|
5*3*2.4
|
|
|
WB1900SQ
|
6-75*2
|
6-20
|
14-22
|
φ650
|
800*2
|
6*3.5*2.5
|
|
|
WB2200SQ
|
6-110*2
|
6-20
|
18-26
|
φ750
|
850*2
|
7.5*4*4.5
|
